Description

CARACTÉRISTIQUES NORMES

Code du produit BS.PE

Pression d’air 6-8 Bar

Besoin d’air 20 m3/min

Tension de fonctionnement 3 Ph, 380 VAC /50-60 Hz

Puissance totale 0,75 kW – 1,5 kW

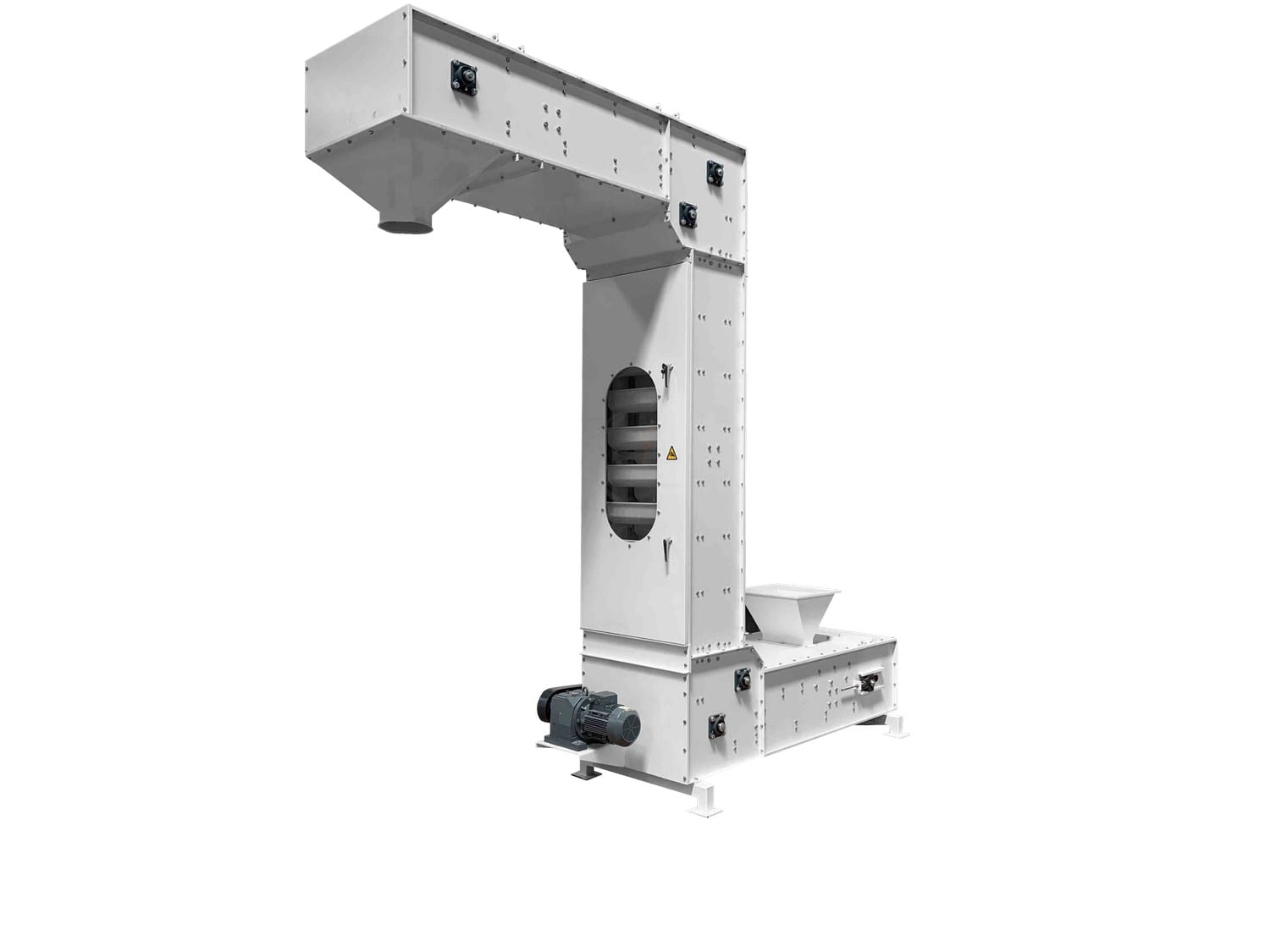

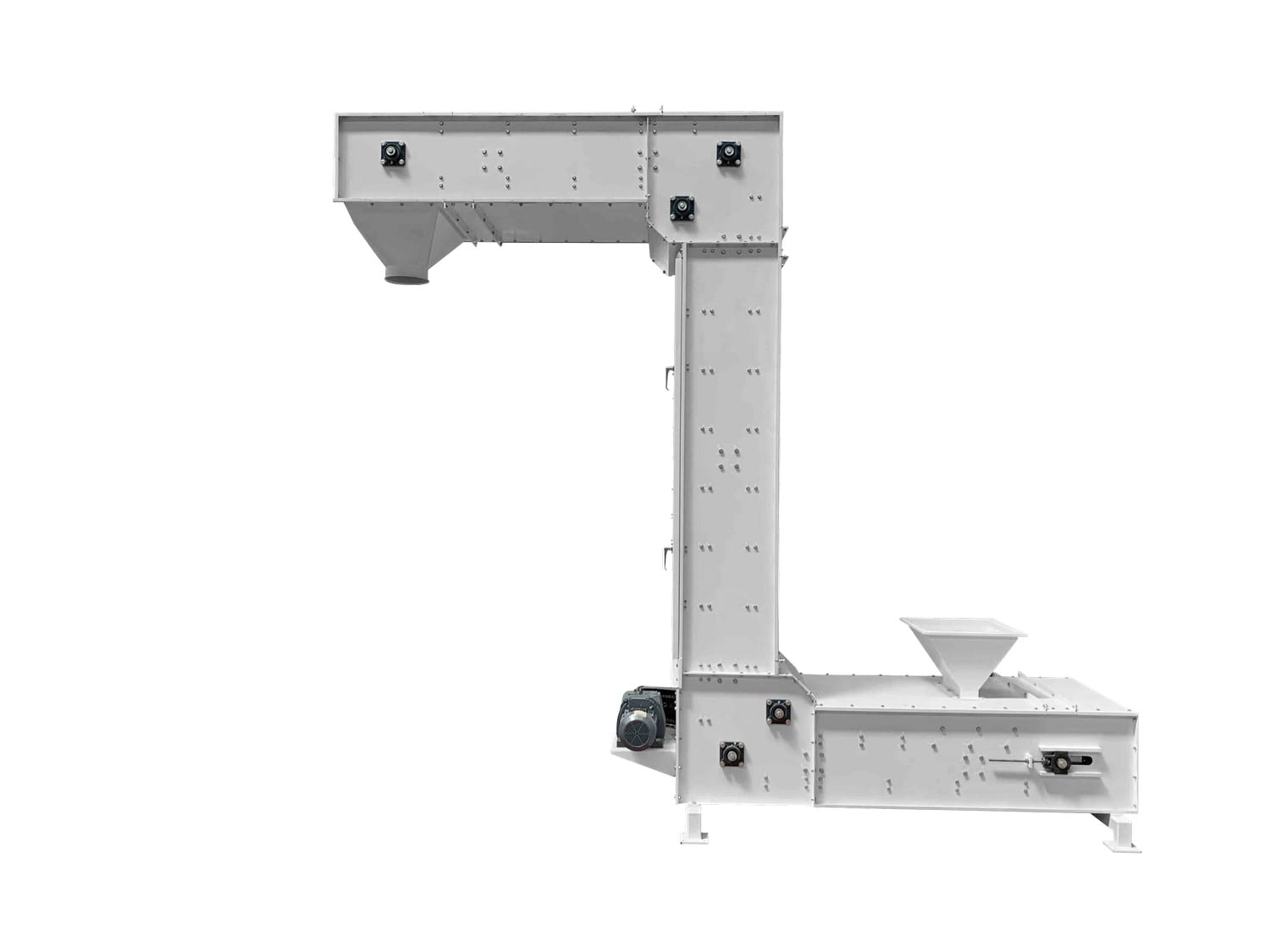

• Élévateur à godets pendulaire
• Les élévateurs Z transportent des produits de différentes tailles avec un rendement élevé en raison de leur étanchéité élevée, de leur faible puissance moteur et de leur flexibilité d’installation. Un élévateur à godets pendulaire ne doit pas nécessairement être uniquement en forme de Z. Des combinaisons de C, O, T et autres sont possibles.

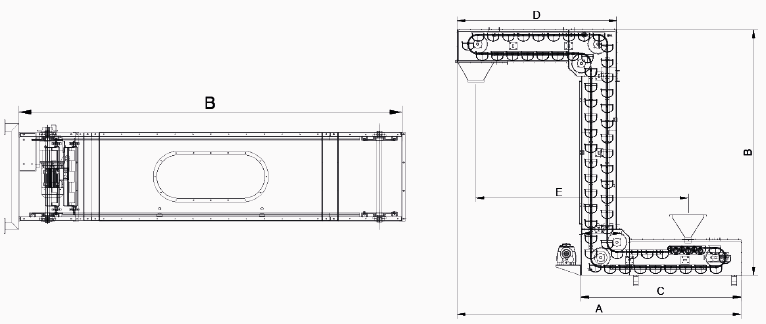

• Grâce à sa structure modulaire, il peut être conçu et fabriqué dans les dimensions souhaitées sur les axes horizontaux et verticaux en fonction de la structure de la zone de travail. Il offre un haut niveau de fiabilité opérationnelle grâce à sa structure modulaire amovible. Les godets d’élévateur sont installés et retirés en quelques étapes seulement et sans aucun outil.
• Étant donné que le processus de distribution du produit doit être homogène, il doit généralement être alimenté avec un alimentateur vibrant.
• Il peut être utilisé dans de nombreux domaines tels que l’agriculture, la chimie, l’agroalimentaire, la médecine, la cosmétique et l’agroalimentaire. En raison de la structure du godet et de la technique de remplissage, le produit est transporté à l’endroit souhaité sans se casser.

Caractéristiques générales
• Numéro de qualité de la feuille de machines : 6222 HRP
• Les roulements sont de la série UCF de marque FK.
• Le motoréducteur avec antidévireur est de 0,75-1,5 kW et est optionnel selon la capacité.
• Portes latérales d’intervention et tôles de dépoussiérage (tiroirs du bas) en tôle HRP 1,5 mm.
• Corps des modules supérieur et inférieur en tôle HRP de 3 mm.
• Engrenage de diamètre 1” Ø205,5 mm et roulements d’engrenage de marque FK selon la norme DIN 8187.
• Goulot d’entrée et de sortie monoproduit standard.
• Les chaînes sont traitées thermiquement conformément aux normes.
• Système de tension de chaîne et protège-cycle.
• Godets en polyamide et lames de rotation de godets spécialement fabriqués.
• Peinture électrostatique en poudre (four).

Caractéristiques optionnelles
• L’élévateur Z peut ajouter un ou plusieurs points d’alimentation du produit à transporter.
• Goulotte d’évacuation du produit assistée par piston en option.
• Plusieurs numéros d’entrée et de sortie de produit sont conçus en fonction du projet.
• Plusieurs sorties sont activées manuellement ou par le panneau de commande.
• Les godets peuvent être conçus avec des matériaux de qualité alimentaire, démontables et/ou métalliques, en totale conformité avec les conditions de l’application en question.
